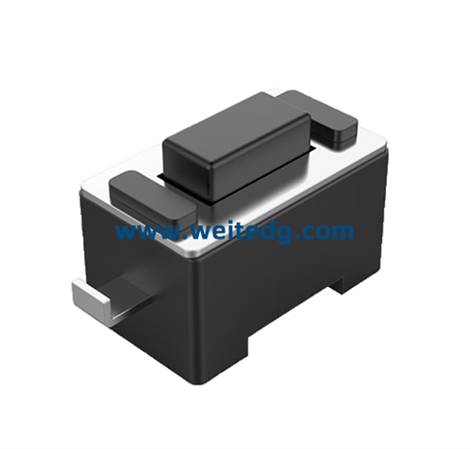

轻触开关

系列： TVBR14

特点：

尺寸： 6.0X3.5mm

产品分类： 轻触开关 - B系列 / 3x6一型二型

应用

※ 用于各种电子设备操作

※ 音频设备,办公设备,通讯设备

※ 测量仪器,电视机,电视录像机等



特点

※ 紧凑的低面贴片类型键盘开关设计用于高密度安装

※ 触点完全封装，提高可靠性

※ 回流可焊



尺寸图

PCB电路参考图

电路图

如何订购

产品一览

料号                 类 型 操作力度      操作方向 行程              寿命 初始接触电阻 按钮高度

TVBR14-BN050BB 贴片  180gf         直按          0.25 100,000次 最大500mN 4.3mm

包装

散装：4K/袋

编带和盘装：1.5K/盘
