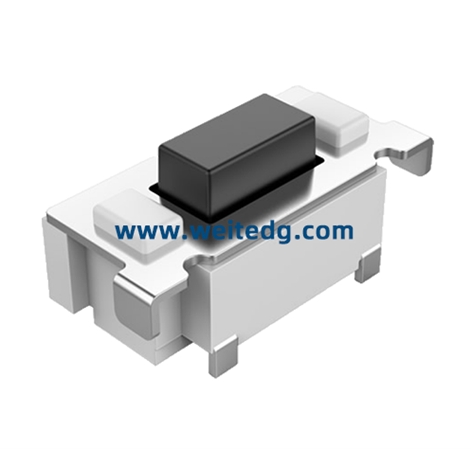

轻触开关

系列： THBM03

特点： 侧按

尺寸： 7.0X2.5mm

产品分类： 轻触开关 - B系列 / 3x6一型二型

应用

※ 各种便携式电子设备

※ 用于操作各种紧凑像移动的电子设备

※ 电话和通讯设备之类需要高安装密度的

※ 用于操作各种MP4 MP3



特点

※ 侧边类型可以在PCB上侧按

※ 回流可焊

※ 用16mm宽的编带包装



尺寸图

PCB电路参考图

电路图

如何订购

产品一览

料号         类型 操作力度     操作方向 行程           寿命 初始接触电阻 按钮高度

THBM03-LAJ 贴片 160gf         侧按          0.25 100,000次 最大500mN 3.5mm

包装

散装：4K/袋

编带和盘装：2K/盘
