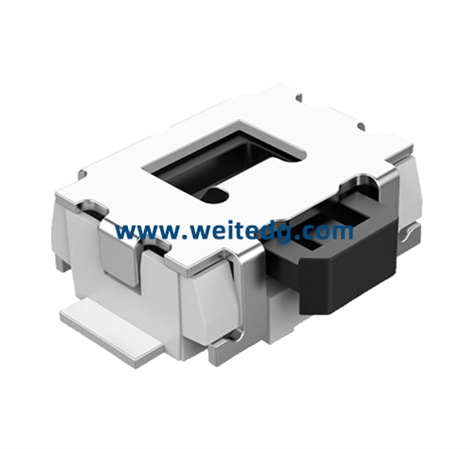

轻触开关

系列： THAF09

特点： 侧按

尺寸： 3.9X2.9mm

产品分类： 轻触开关 - A系列 / MINI型

应用

※ 用于操作各种移动设备

※ 用于操作各种需要高密密安装的设备

※ 如手机，通讯设备，紧凑的电子设备



特点

※ 提高PCB组件的安装密度

※ 回流可焊

※ 触点完全封装，提高可靠性

※ 可以带接地用于静电释放

※ 用12mm宽的编带包装



尺寸图

PCB电路参考图

电路图

如何订购

产品一览

料号        类型 操作力度    操作方向 行程           寿命 初始接触电阻 按钮高度

THAF09-AB2 贴片 180gf         侧按          0.20 100,000次 最大500mN 1.5mm

包装

散装：4K/袋

编带和盘装：4K/盘
